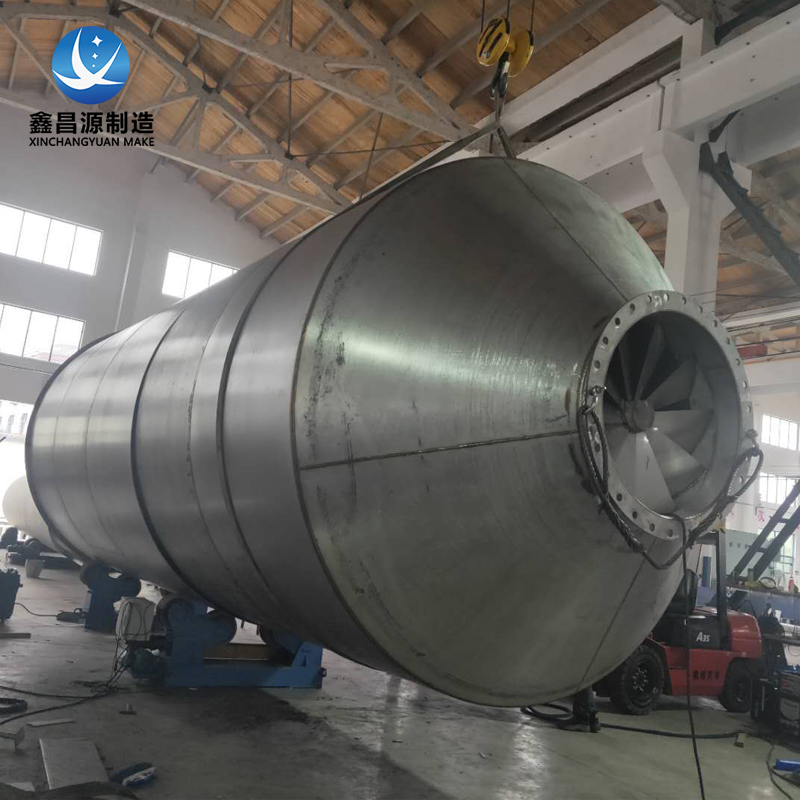

常規不銹鋼噴淋塔結構概括為：除霧、噴淋、填料、視窗、活接球閥，循環水箱。不銹鋼噴淋塔具有耗水、耗電低，安裝方便，維護簡單、方便，除塵脫硫效率高，采用堿性洗滌水時，脫硫效率可達90%等特點。

酸霧廢氣由風管引入凈化塔，經過填料層，廢氣與氫氧化鈉吸收液進行氣液兩相充分接觸吸收中和反應，酸霧廢氣經過凈化后，再經除霧板脫水除霧后由風機排入大氣。吸收液在塔底經水泵增壓后在塔頂噴淋而下，后回流至塔底循環使用。凈化后的酸霧廢氣達到排放標準的排放要求，低于排放標準。不銹鋼噴淋塔是廢氣處理的一種裝備，在工業廢氣處理能用到這樣的凈化設備。通常處理酸霧廢氣比較多，因而又稱之為酸霧廢氣塔。但鑫昌源生產的不銹鋼噴淋塔除了可以處理酸霧廢氣還可以處理其他廢氣，比如氨氣（NH3）硫化氫廢氣、VOC有機廢氣、生活垃圾廢氣、垃圾燃燒廢氣。

不銹鋼噴淋塔結構分析：

1、不銹鋼噴淋塔結構除霧層：一般用格柵板隔開，上面置放填料，填料層高度可達500mm。為了提高除霧效能，我司生產的噴淋塔可加裝板式除霧器。

2、不銹鋼噴淋塔結構噴淋層：噴淋層是由噴淋管和噴嘴組成，根據噴淋塔直徑大小，設置噴淋管和噴嘴的密度不同。使用噴嘴，噴霧均勻且流量大不易堵塞。

3、不銹鋼噴淋塔結構填料層：填料層是在除霧層和噴淋層之上，置放填料。主要填料有多面空心球、拉西環。噴淋塔內填料層作為氣液兩相間接觸構件的傳質設備。填料塔底部裝有填料支承板，填料以亂堆方式放置在支承板上。填料的上方安裝填料壓板，以防被上升氣流吹動。噴淋塔噴淋液從塔頂經液體分布器噴淋到填料上，并沿填料表面流下。

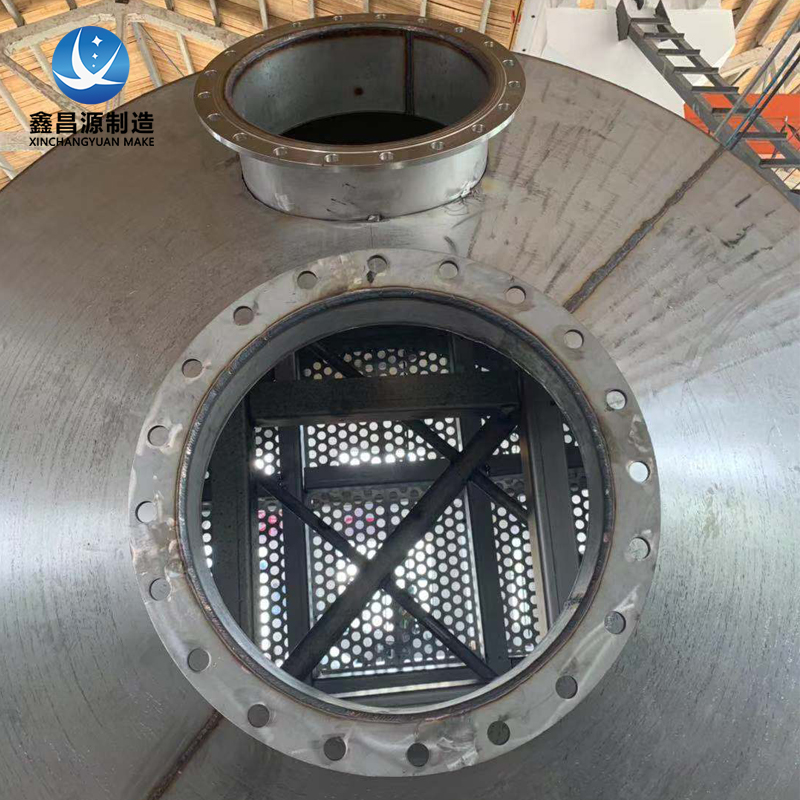

4、視窗：又稱檢測口，通常成型的視窗有φ500mm和φ400mm兩種規格。視窗主要作用是觀測噴淋塔運行情況以及更換填料、檢修噴嘴。

5、活接球閥：主要是控制循環水的開關。

6、循環水箱也是噴淋塔重要組成部分，水箱可以靈活設置，與不銹鋼噴淋塔塔體連接或者不連接。
